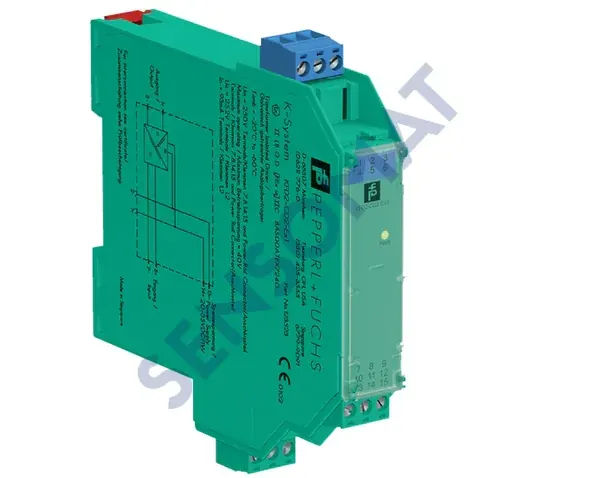

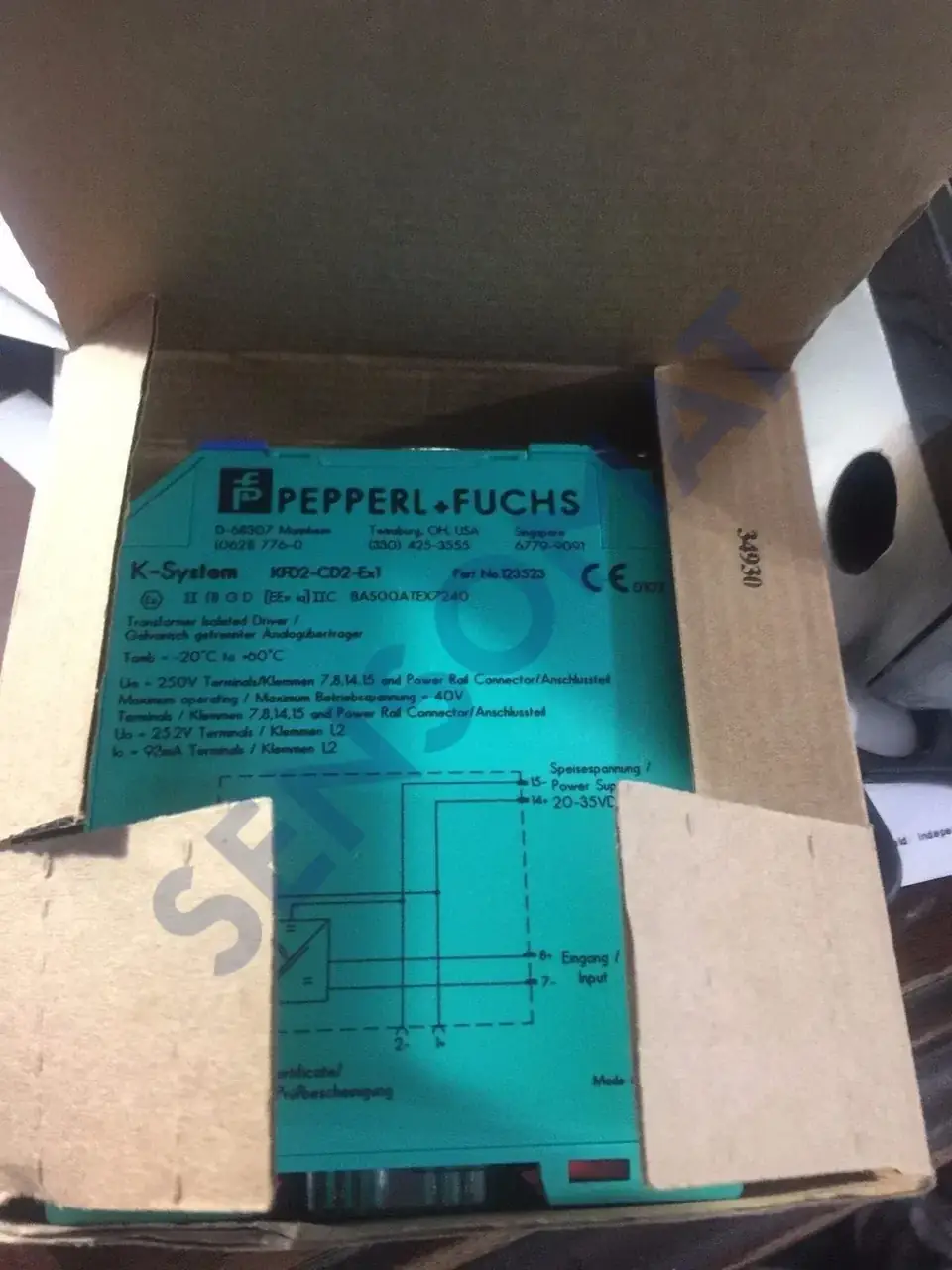

KFD2-CD2-EX1 Pepperl+Fuchs Sinyal Dönüştürücü

Güvenilir Sinyal İletimi ve Esnek 0-20 mA / 0-10 V Dönüşüm Seçenekleri

KFD2-CD2-EX1 Pepperl+Fuchs sinyal dönüştürücü, endüstriyel otomasyon ve proses kontrol uygulamalarında akım ve gerilim sinyallerini güvenilir şekilde dönüştürmek için kullanılır. Cihaz; 0…20 mA ve 0…10 V gibi yaygın aralıklarla çalışarak sahadan gelen sinyali kontrol sistemine doğru ve kararlı biçimde aktarır. Böylece ölçüm doğruluğu artar, hatalı okuma riski azalır.

Bu ürün, farklı saha senaryolarında esneklik sağlar. Akım veya gerilim giriş/çıkış ihtiyacına göre kullanım imkânı sunar. Sensör sinyali PLC veya DCS tarafına taşınırken sinyal kalitesini korumak isteyen ekipler bu tip dönüştürücülere sık başvurur.

KFD2-CD2-EX1 ne işe yarar?

KFD2-CD2-EX1; sahadaki sensör veya transmitter çıkışını, sisteminizin istediği formata çevirmeyi hedefler. Akım sinyalini (0-20 mA) veya gerilim sinyalini (0-10 V) işleyerek otomasyon sisteminde kararlı bir okuma elde etmenize yardımcı olur. Bu sayede proses kontrol daha stabil ilerler ve bakım ekibi gereksiz arıza takibiyle zaman kaybetmez.

Teknik Özellikler (Özet)

Giriş

• Gerilim düşümü (opsiyonel akım girişi): Yaklaşık 4 V (20 mA’de)

• Giriş akımı: ≤ 100 µA (50 °C’ye kadar, 10 V’da)

• Limit (opsiyonel akım girişi): Giriş akımı yaklaşık ≤ 40 mA

• Opsiyonel gerilim girişi: 12 V DC giriş gerilimi

• İletim aralığı: (Opsiyonel akım girişi) 0 … 20 mA / (Opsiyonel gerilim girişi) 0 … 10 V

Çıkış

• Bağlantı tarafı: Saha tarafı

• Bağlantı: Terminaller 1+ , 2-

• Gerilim (opsiyonel akım çıkışı): 17 V (20 mA’de)

• Opsiyonel gerilim çıkışı: 0 … 10 V

KFD2-CD2-EX1’in öne çıkan avantajları

Esnek giriş/çıkış seçenekleri

KFD2-CD2-EX1, hem akım hem gerilim tarafında seçenek sunar. Bu sayede farklı otomasyon projelerinde rahat uyum sağlar.

Düşük gerilim düşümü ile daha sağlıklı iletim

Opsiyonel akım girişinde düşük gerilim düşümü, sinyalin daha stabil kalmasına yardımcı olur. Bu sayede veri aktarımında tutarlılık artar.

Yaygın aralıklarla güçlü uyumluluk

0-20 mA ve 0-10 V gibi endüstride çok kullanılan aralıkları desteklediği için PLC, DCS ve proses kontrol altyapılarında pratik kullanım sunar.

Kullanım alanları

• Endüstriyel otomasyon: Sensör sinyallerini PLC tarafında stabil okumak isteyen sistemler

• Proses kontrol: Kararlı ölçüm ve güvenilir veri aktarımı gereken hatlar

• Sinyal iletim uygulamaları: Akım/gerilim dönüşüm ihtiyacının bulunduğu saha senaryoları

Sık Sorulan Sorular (SSS)

KFD2-CD2-EX1 hangi sinyalleri destekler?

Ürün, uygulamaya göre 0…20 mA ve 0…10 V aralıklarında çalışacak şekilde kullanılır.

Bu ürün sinyal dönüştürücü olarak neyi dönüştürür?

Sahadan gelen akım veya gerilim sinyalini, kontrol tarafının beklediği formata uygun şekilde iletmeye yardımcı olur. Amaç, ölçümü daha stabil hale getirmektir.

0-20 mA ile 0-10 V arasında seçim nasıl yapılır?

Seçimi PLC/DCS giriş kartı ve saha cihazının çıkış tipi belirler. Sistem akım girişli ise 0-20 mA, gerilim girişli ise 0-10 V tercih edilir.

Bağlantı terminalleri nasıl tanımlanır?

Cihaz, saha tarafında 1+ ve 2- terminalleri üzerinden bağlantıya uygundur.

Gerilim düşümü neden önemlidir?

Gerilim düşümü, sinyalin sahadan kontrol sistemine taşınmasında stabiliteyi etkiler. Düşük düşüm, daha sağlıklı iletime katkı sağlar.

Muadil var mı?

Muadil değerlendirmesi, sinyal tipi, besleme şartları ve sistem yapısına göre yapılır. Aynı aralıkları destekleyen alternatifler bulunabilir; net eşleşme için teknik kontrol gerekir.
